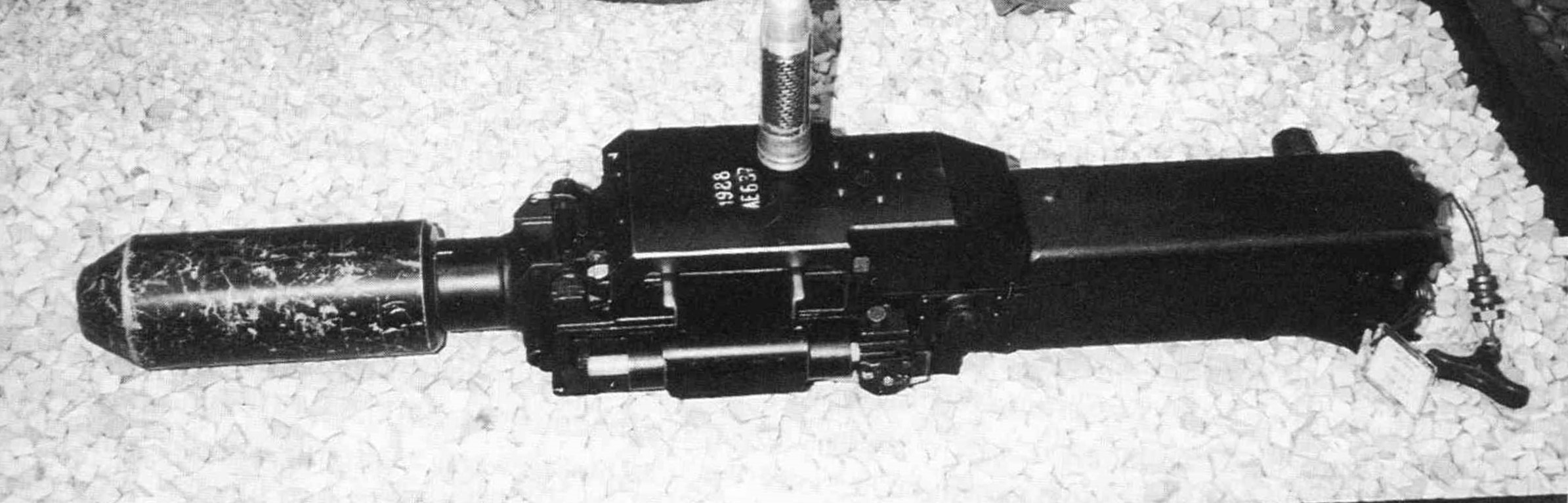

АП-30

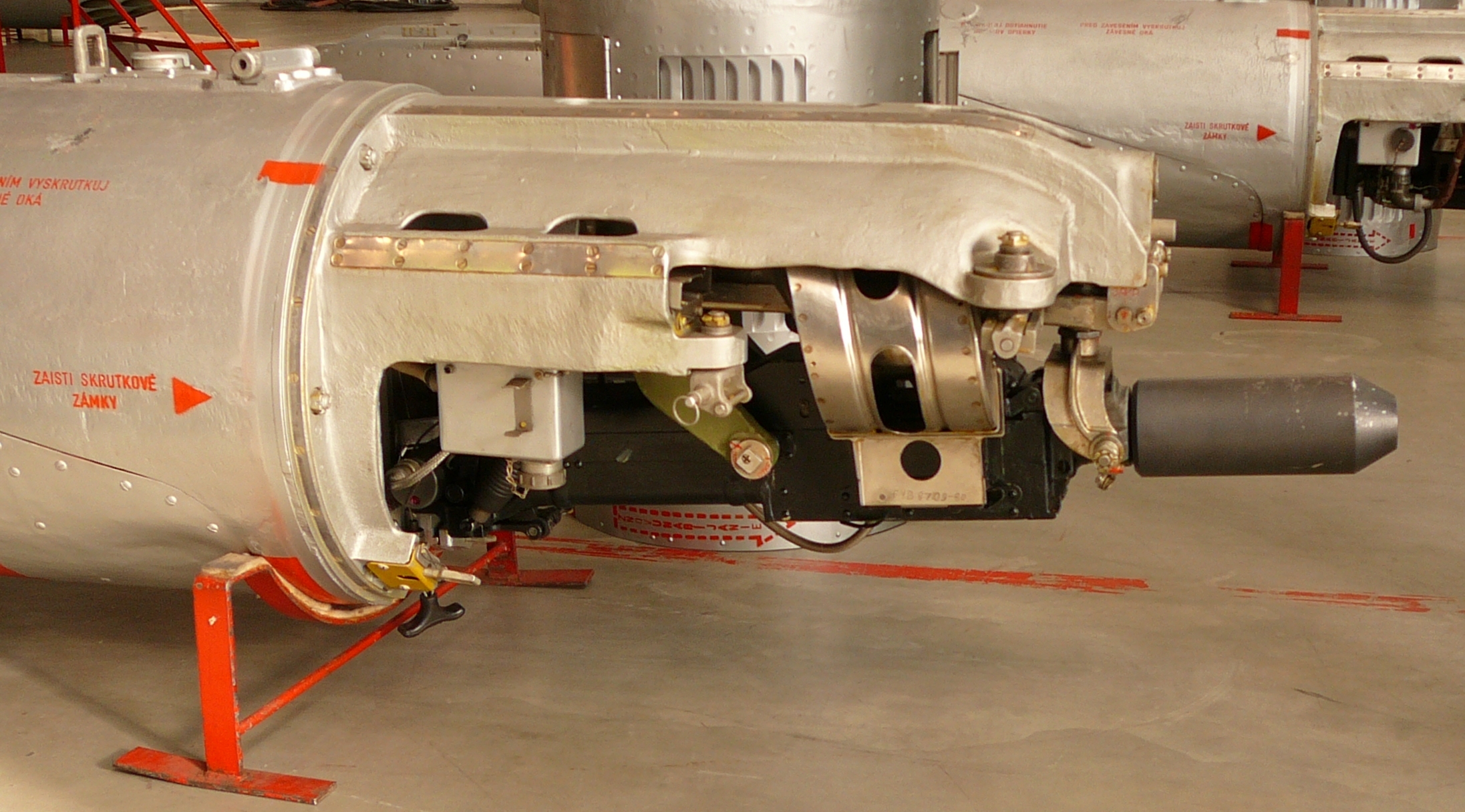

НАП-30 в гондоле ГУВ-9
| Даты разработки-испытания/ прототип/ принятие на вооружение (пнв) | 1968-70/69/71 |
| Носители | Ми-24 |
| Выстрел | ВОГ-17А |
| Начальная скорость (м/сек) | 180 |
| Темп стрельбы (выстр./мин.) | 420-500 |
| Длина (мм) | 895 |
| Вес (кг.) | 21-22 |
| Емкость магазина (шт) | лента (300) |
| Разработка (конструктор) | ОКБ-16 (Корняков А.Ф. и др..) |
| Производители | Вятско-Полянский машиностроительный завод |
| Выпуск (годы) |
серия (1969-??гг) |
|
Примечания: |
30-мм авиационный гранатомет АП-30/АГ-17А (216-П-А) является модификацией гранатомета АГС-17 разработки ОКБ-16. Гранатометы АП-30 устанавливаются в подкрыльевых контейнерах ГУВ (гондола универсальная вертолетная) на различных модификациях вертолетов Ми-24. Гранатомет жестко закрепляется в гондоле. В качестве силового крепления используются фланцы короба, а поддерживающего- патрубок ствола. Работа автоматики основана на использовании энергии отката свободного затвора, питание одностороннее, правое, из магазина посредством металлической ленты. Противооткатные устройства гранатомета состоят из гидравлического тормоза и пружинного накатника. Заряжание и перезаряжание гранатомета производится вручную за рукоятку механизма перезарядки. Имеет в отличии от базового электроспуск, счётчик выстрелов,
Гранатомет «Пламя» оказался очень эффективным средством в борьбе с живой силой на дистанциях до 800 м. Плотный веер осколков выкашивал даже траву в радиусе 6—7 м от места взрыва. Вертолеты вели огонь вбок, накрывая цель хорошо видимой цепочкой разрывов, или с виража, плотно укладывая гранаты в центр круга.
|
