| Даты разработки- испытания/ производства | 1936-38/39-40 |
| Скорострельность ( выстр./мин.) | 32. |
| Угол вертикального/ горизонтального наведения (град.) | +450 ; +750/60 |
|
Начальная скорость снаряда (м./сек.) |
62...95. |
| Дальность стрельбы макс./мин. (м.) | 800(+450), 200(750). |
| Боеприпасы: индекс (вес (кг.) |
О-822, О-822А(0,85) |
| Вес в боевом/ походном положении (кг.) | 12,1/17 |
| Расчет (чел.) | 2 |
| Выпуск (период) | 24200 (1939-43) |
| Разработчик (гл. конструктор) | СКБ-4 з-да №7 (Шавырин Б.И.) |
| Производители | з-ды №№7,13 и др. |
|
Примечания:
|

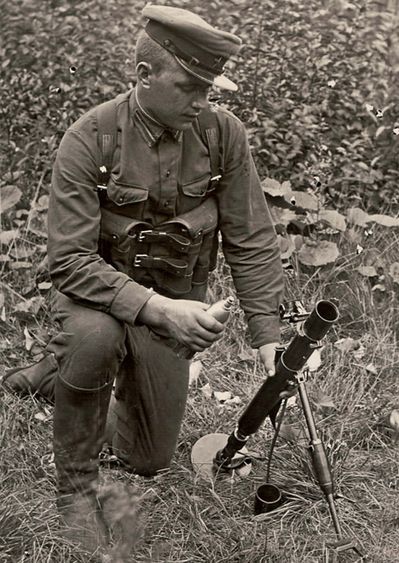

Разработка 50-мм ротного миномёта (гранатомета) была начата в 1936 году в КБ завода № 7 (позднее в СКБ № 4) под руководством Шавырина. В октябре 1937 года для испытаний на заводе № 7 было изготовлено два миномёта и 500 мин, по результатам стрельб в конструкцию внесли изменения. В январе 1938 года были составлены тактико-технические требования к 50-мм ротному миномёту РККА, после внесения в конструкцию миномёта необходимых изменений и повторных испытаний летом 1938 года 50-мм миномета, получившего название «Оса» (изделие «7-7»), миномёт приняли на вооружение РККА под названием "50-мм. ротный миномет обр.1938г. РМ-38". Серийное производство 50-мм ротного миномёта обр. 1938 года началось в 1939 году.
Миномет устроен по схеме мнимого треугольника, с воспламенением типа Стокса-Брандта. Изменение дальности стрельбы осуществлялось за счет изменения количества используемых газов и частично за счет изменения длины пути мины в стволе. При движении бойка менялся объем каморы. Стрельба велась при двух углах возвышения: 45° и 75°. Угол возвышения 45° при закрытом дистанционном кране обеспечивал наибольшую дальность огня (800 м), а угол 75° при открытом дистанционном кране давал минимальную дальность (200 м). При стрельбе на все дальности применялся только один заряд. Двунога-лафет придавала стволу миномета определенное направление, то есть соответствующие углы вертикальной и горизонтальной наводки. Она состояла из двуноги с подъемным механизмом и механизмом горизонтирования, амортизатора и вертлюга с поворотным механизмом. Подъемный механизм служил для придания миномету углов возвышения. Шток его расположен перпендикулярно винту поворотного механизма. Механизм горизонтирования служил для приведения угломерного стола прицела в горизонтальное положение. Поворотный механизм обеспечивал точное направление ствола по горизонтали и позволял осуществлять горизонтальную наводку. Амортизатор служил для смягчения толчков, передающихся при выстреле от ствола к двуноге. |
| Модификации: | 50-мм ротный миномёт обр. 1940 года — модифицированный вариант, в котором была уменьшена длина миномёта и упрощена конструкция дистанционного крана. Плита миномёта глубокой штамповки имела прикрытие (козырёк) от газов, выходящих через дистанционный кран, что предотвращало ожоги расчета. Амортизатор имел только один цилиндр. |
| Источники: |
Широкорад А.Б. Отечественые минометы и реактивная артиллерия-Мн. Харвест. 2000г.
Шунков В.Н. Оружие Красной Армии-Минск. Харвест. 1999
http://asww.org/content/view/127
http://coollib.com/b/255680/read
|
