107 мм миномет МС-107
| Даты разработки- испытания/ производства | 1930-31/31- |
| Скорострельность ( выстр./мин.) | 20. |
| Угол вертикального/ горизонтального наведения (град.) | +450 и +750/60 |
|
Начальная скорость снаряда (м./сек.) |
н.д. |
| Дальность стрельбы макс./мин. (м.) | 2050(+450) |
| Боеприпасы: индекс (вес (кг.) |
ХН (6,75), ХС(7,2), Д(7,4) |
| Вес в боевом/ походном положении (кг.) | 85,5/110 |
| Расчет (чел.) | 4? |
| Выпуск (период.) | н.д. (1930-32) |
| Разработчик | Группа "Д" ГЛ АНИИ (Доровлёв Н.А.) |
| Производители | з-д "Красный Октябрь" (Харьков) |
|
Примечания:
|
В 1930 году Доровлёвым Н.А. ( группа Д) разработала проект 107-мм химического миномета МС-107 (миномет Стокса калибра 107 мм). Миномет имел схему мнимого треугольника. Ствол гладкий. Казенник цилиндрический чашкообразой формы, навинчивался на ствол снаружи. Миномет имел двуногу по типу 81-мм миномета Стокса-Брандта, на которой были смонтированы подъемный и поворотный механизмы. Оба механизма были винтового типа. Изменение дальности стрельбы происходило как за счет изменения угла возвышения, так и за счет изменения заряда. Опорная плита миномета четырехугольная. Колесного хода миномет не имел, а на поле боя переносился расчетом, для чего разбирался на три части — ствол, двуногу и опорную плиту. Минометы МС-107 выпускались небольшими сериями. К весне 1933 года в частях они использовались только как учебные.
|

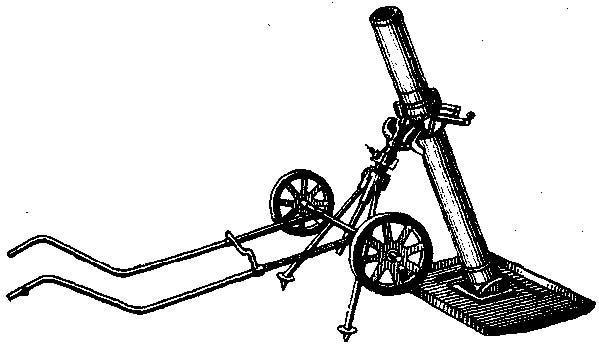

| Модификации: | ХМ-107обр.1931г. В 1931 году группа Д произвела модернизацию миномета МС-107. Модернизированный миномет получил название ХМ-107 обр. 1931 г. (ХМ — химический миномет). В конструкцию нового миномета был введен колесный ход и пружинный амортизатор, состоявший из четырех колец. Ход состоял из боевой оси, двух металлических колес и складных трубчатых поручней. При стрельбе ход легко отделялся. Опорная плита та же, что и у МС-107. 11а колесном ход)' два номера расчета могли перевозить миномет на поле боя.Миномет ХМ-107 был запущен в серийное производство. |
| Источники: |
Широкорад А.Б. Отечественые минометы и реактивная артиллерия-Мн. Харвест. 2000г.
http://bastion-karpenko.narod.ru/minomet-AR.pdf
|
