| Даты разработки- испытания/ производства | 1930-31/31- |
| Скорострельность ( выстр./мин.) | 20. |
| Угол вертикального/ горизонтального наведения (град.) | +450 и +750/60 |
|
Начальная скорость снаряда (м./сек.) |
н.д. |
| Дальность стрельбы макс./мин. (м.) | 2050(+450) |
| Боеприпасы: индекс (вес (кг.) |
ХН (6,75), ХС(7,2), Д(7,4) |
| Вес в боевом/ походном положении (кг.) | 85,5/110 |
| Расчет (чел.) | 6 |
| Выпуск (шт.) | н.д. |
| Разработчик | СКБ-4 з-да № 7 |
| Производители | з-д № 7, 393, и др. |
|
Примечания:
|

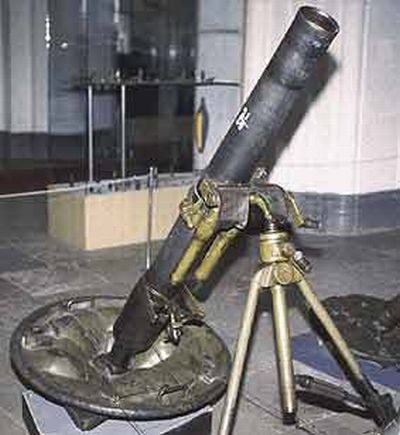

107-мм горно-вьючный полковой миномет был разработан в СКБ-4 завода 7 под руководством Шавырина. Войсковые испытания четырех 107-мм минометов прошли с 14 по 27 сентября 1938 года. 107-мм горно-вьючный миномет был принят на вооружение постановлением Комитета обороны от 26 февраля 1939 года под названием «107-мм горно-вьючный полковой миномет обр. 1938 г.» (то есть еще до окончания войсковых испытаний). Серийное производство 107-мм минометов обр. 1938 г. было начато в 1939 году.
Ствол миномета состоял из трубы и навинтного казенника. Выстрел производился двумя способами: действием ударного механизма стреляющего приспособления, который взводился после заряжания миномета, и жестким самонаколом мины при опускании ее в канал ствола. Вертлюг состоял из корпуса вертлюга, амортизатора с обоймой и новоротного механизма. Двунога соединялась со стволом миномета через пружинный амортизатор. Опорная плита представляла собой круглую штампованную цельносварную конструкцию. Миномет имел неподрессоренный колесный ход, состоящий из рамы, двух колес и ящика для ЗИП. Передок предназначался для перевозки 20 окончательно снаряженных мин (в лотках) и для тяги колесного хода. |
| Модификации: | 107-мм горно-вьючный полковой миномет М-107 обр.1953г. -модернизация горно-вьючного миномета обр.1938г. в КБ ГА Шавырина по заказу ГАУ от 1944г. |
| Источники: |
Широкорад А.Б. Отечественые минометы и реактивная артиллерия-Мн. Харвест. 2000г.
http://coollib.com/b/349300/read
http://artilery.narod.ru/107mm.html
http://bastion-karpenko.narod.ru/minomet-AR.pdf
|
