| Даты разработки- испытания/ производства | 2000-05/07- |
| Скорострельность ( выстр./мин.) | 9-11 |
| Угол вертикального/ горизонтального наведения (град.) | +420 ; +850/160 |
|
Начальная скорость снаряда (м./сек.) |
325. |
| Дальность стрельбы макс./мин. (м.) | 12800(АРС ОФ50), 8800/195 |
| Боеприпасы: индекс (вес (кг.) |
ОФ49; ОФ50 (16,0); ОФ-843(16,5); Д-843(16,5)ТРЗ-843А (17,2); 3С9 (16,28): |
| Вес в боевом/ походном положении (кг.) | 420/514 |
| Расчет (чел.) | 5 |
| Выпуск (шт.) | установочная партия |
| Разработчик | ЦНИИточмаш |
| Производители | Мотовилихинский машиностроительный з-д. |
|
Примечания:
|
. 2000 году ГРАУ было выдано задание на разработку нового буксируемого миномёта под шифром «Нона-М1». Головным исполнителем был назначен ФГУП «ЦНИИТОЧМАШ». В миномёте было использовано баллистическое решение 2С9 «Нона-С», благодаря чему сохранилась возможность использования боеприпасов от орудия 2А51. Опорную плиту разрабатывал ФГУП «ЦНИИ „Буревестник“». Опытные образцы миномёта были изготовлены на ОАО «Мотовилихинские заводы». В 2003 году миномёт 2Б23 «Нона-М1». прошёл приёмо-сдаточные испытания, после которых в конструкцию были внесены необходимые доработки. Была изменена конструкция упоров, а также конструкция обтюратора, аналогичная используемым в САО 2С31 «Вена». В 2005 году миномёт проходил государственные испытания, после которых были начаты работы по устранению замечаний и доработке конструкции. В 2007 году миномёт 2Б23 был принят на вооружение , после чего была изготовлена установочная партия миномётов.

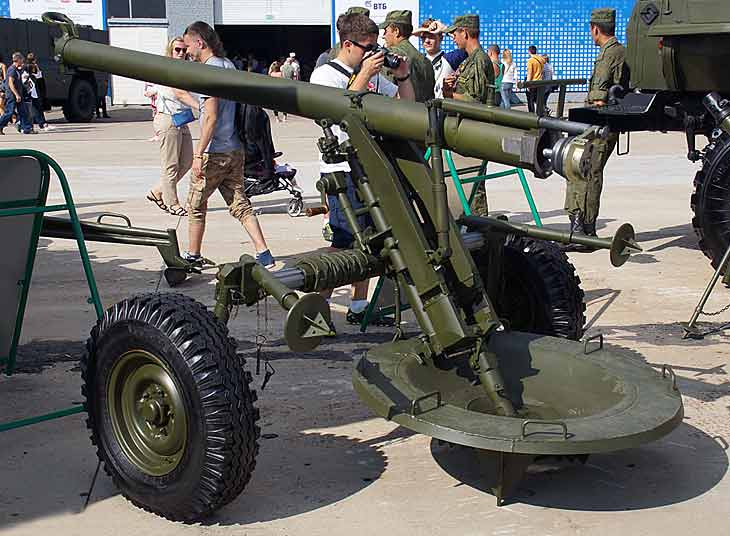

Ствол миномёта нарезной. В казённой части ствола расположена цилиндрическая камора с обтюрирующим скатом. Для сцепления миномёта с автомобилем при буксировке на дульной части ствола имеется специальная лапа. Для соединения ствольной части с казёнником и крепления затвора с удержником на казённой части ствола установлена обойма. С помощью затвора производится запирание ствола, осуществление выстрела, а также досылание выстрела в канал ствола. В единое целое 2Б23 объединяет рама с казёнником. Конструкция представляет собой ложе, в котором установлен ствол. Ложе соединяется с рамой цапфами. Для перезарядки ствол проворачивается в ложе по вертикали и устанавливается в горизонтальное положение. Для приведения ударно-спускового механизма в действие на 2Б23 установлен проворачивающийся рычаг. Конструкция двуноги-лафета имеет торсионную подвеску и соединяется с рамой. На двуноге-лафете размещены механизмы наведения. За счёт перемещения в горизонтальной плоскости штанг имеется возможность изменения колеи колёсного хода миномёта. Опорная плита 2Б23 представляет собой модифицированную плиту миномёта 2Б11,
|
| Источники: |
Федосеев С. 120-мм бксируемый казнозарядный миномнт "Нона-М!" ТиВ 2008 №№ 5, 6
http://zonwar.ru/news/news_84_Nona-M.html
|
