Опытные послевоенные тралы НИИИ (1949-56гг.)

Скорость транспортная / траления  (км/час)

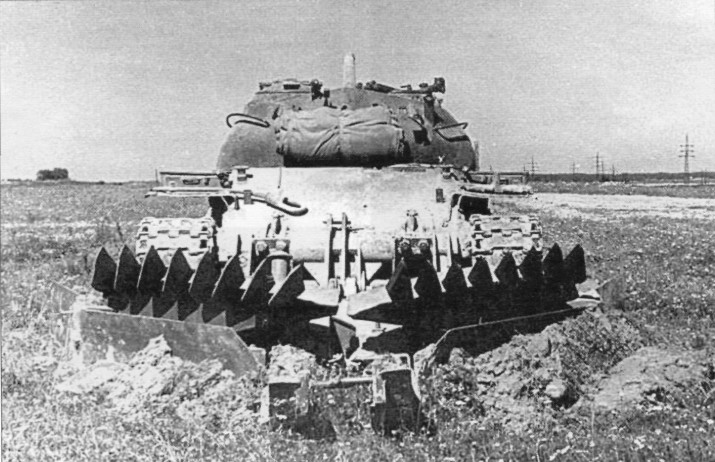

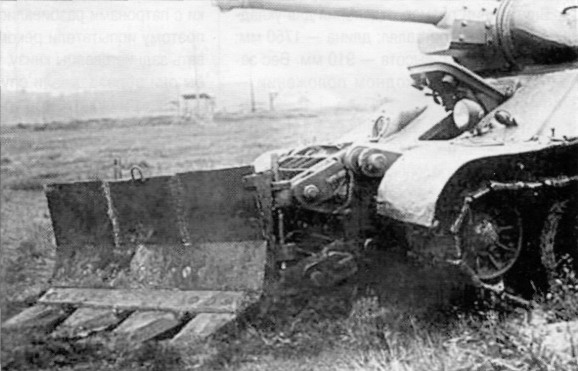

 В конце 1940-х гг., когда средние и, особенно, тяжелые танки обеспечили необходимые тяговые усилия, работы по созданию тралов ножевого типа возобновились. Ножевые тралы, в отличие от катковых, обладали значительным преимуществом — по принципу действия они не зависели от конструкции взрывателя мины. В 1949 г. была изготовлена и испытана экспериментальная секция ножевого трала К-82, разработанного в Особом конструкторском бюро Инженерных войск (ОКБ ИВ). Трал укреплялся в передней части тяжелого танка и состоял из рамы и ряда серповидных ножей, свободно навешенных на вал. Однако на испытаниях трал К-82 показал низкую эффективность. Прорезанный им грунт не отваливался в сторону, а скручивался в вал, создавая подпор, и выглублял ножи. Ножевой трал Н-1, также как и трал К-82, предназначался для установки в передней части танка. Для проверки конструкции трала была изготовлена одноотвальная секция, которая монтировалась на танке Т-34. Рабочий орган трала, служащий для подрезания грунта и отвода его в сторону, состоял из четырех ножей и отвала. Ножи крепились болтами, что обеспечивало независимую смену каждого ножа в случае его разрушения. Выяснилось, что трал Н-1 неэффективен при использовании на пересеченной местности, а выявленное на испытаниях излишнее заглубление ножей (основной недостаток) лишало танк маневренности. Работы по созданию ножевых противоминных тралов продолжились только в 1956 г., когда в ОКБ ИВ был создан экспериментальный образец ножевого трала. Экспериментальный ножевой трал (тралящее оборудование) состоял из двух секций, смонтированных на танке Т-54. Испытания трала показали его работоспособность.

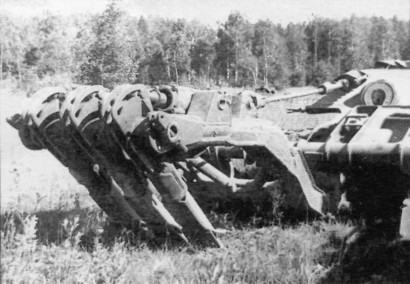

  Иным направлением в конструировании противоминных тралов стало создание рабочих органов тралов с автоматической сменой тралящих элементов. Этот принцип впервые был предложен инженером Н.Д. Беличковым, который спроектировал рабочий орган ТБ-1. Испытания рабочего органа для трала ПТБ-1 (1950 г.) показали его эффективность при тралении, но так и не было достигнуто надежной смены наконечников после их разрушения взрывом мины. В итоге работы по тралу ПТБ-1 были прекращены. С 1954 г. инженеры А.В. Прокофьев, Н.Д. Беличков и О.Л. Кирилина в ОКБ НИИИ продолжили заниматься тралами со сменными тралящими элементами. В том же году был создан легкий колейный трал со сменными тралящими элементами Л-3, состоящий из двух секций. Трал Л-3 был легким, что способствовало улучшению маневренности танка с тралом по сравнению с другими конструкциями. К недостаткам Л-3 можно было отнести нарушение его первоначальной геометрии после взрыва мины. В 1955 г. был разработан легкий колейный трал со сменяемыми тралящими элементами Л-4. Он также состоял из двух секций, каждая из которых включала раму, два-три рабочих органа, два-три амортизатора и ограничительный трос. В1956 г. были созданы и прошли испытания экспериментальные секции легких колейных тралов со сменяемыми тралящими элементами Л-5 и Л-6.

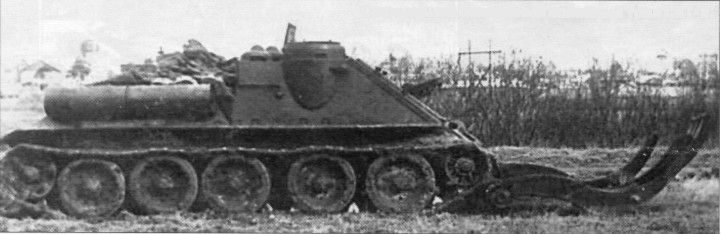

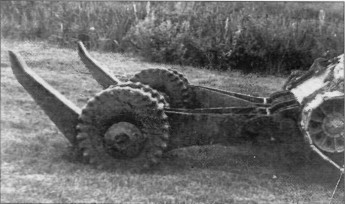

  В 1946 г А.В. Кравцевым был создан трал, тралящим рабочим органом являлся скользящий элемент. В результате испытаний было установлено, что давление, оказываемое рабочим органом на поверхность грунта, недостаточно для срабатывания мины ТМ-46. В 1954 г. в ОКБ НИИИ был спроектирован катково-скользящий трал КСТ. В следующем году его опытный образец изготовили на ОЗИВ. Трал КСТ включал две секции, каждая из которых состояла из скользящего рабочего органа и двух катков, расположенных по обе стороны рабочего органа. Катки и скользящий рабочий орган соединялись между собой общей осью. Сравнительно небольшой вес КСТ улучшал маневренность танка с тралом, а наличие наклонной лыжи повышало его проходимость. Основным недостатком этого трала являлась низкая взрывоустойчивость. В том же году в ОКБ НИИИ разработали скользящий трал СКТ-1, состоявший из двух секций. Каждая секция включала четыре скользящих рабочих органа, расположенных на раме. Одновременно был спроектирован и изготовлен скользящий безрамный колейный трал СКТ-2, включавший две секции рабочих органов. Секция состояла из трех рабочих органов, каждый из которых был непосредственно соединен с танком с помощью оси и кронштейнов. Трал СКТ-2 отличался хорошими копирующими свойствами. Но, как и прежде, взрывоустойчивость рабочих органов оставалась низкой.
