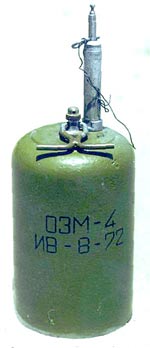

Осколочно-заградительная мина ОЗМ-4 (60-е)

Взрыватель (запал)

 МУВ, МУВ-2, МУВ-3, МУВ-4 (запал собственный)

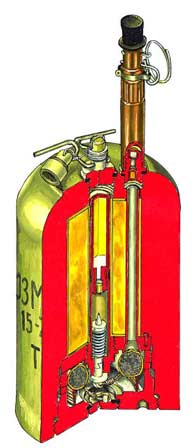

 ОЗМ-4, Осколочно-Заградительная Мина — советская противопехотная выпрыгивающая мина кругового поражения , созданная в 60-х годах  Мина  натяжного действия Поражение человеку (или  нескольким одновременно) наносится осколками корпуса мины при ее подрыве на высоте 40-140 см. от поверхности земли после подбрасывания ее пороховым вышибным зарядом, который срабатывает в тот момент, когда солдат противника, зацепившись ногой за проволочную растяжку выдернет боевую чеку взрывателя. Мина устанавливается вручную в грунт, а при невозможности установки в грунт - на грунт(при этом мина привязывается к вбитому в грунт колышку. Длина  растяжки-6 м. Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается. Элементов неизвлекаемости и необезвреживаемости не имеет, однако очень высокая чувствительность взрывателя МУВ (если используется он) делает обезвреживание мины крайне опасным. Может устанавливаться на неизвлекаемость с помощью мины-сюрприза МС-3 или же самодельных мин-сюрпризов. Время приведения мины в боевое положение после извлечения предохранительной чеки зависит от типа взрывателя серии МУВ. При использовании взрывателя МУВ мина становится в боевое положение мгновенно. А при использовании взрывателей МУВ-2, МУВ-3 с момента выдергивания предохранительной чеки до момента постановки взрывателя на боевой взвод в зависимости от температуры окружающей среды проходит от 3 мин. (при +40град.) до 59 часов (при -40 град.). Мина устанавливается вручную в грунт, а при невозможности установки в грунт - на грунт (при этом мина привязывается к вбитому в грунт колышку.  Мина состоит из чугунного корпуса с размещенным в нем зарядом ВВ, вышибным пороховым зарядом, натяжным тросиком, внутренним ударно-спусковым механизмом, запалом. Комплектуется мина взрывателем серии МУВ с Р-образной чекой, 3 деревянными колышками и отрезком проволоки длиной 15 м.на деревянной катушке.В отличие от ОЗМ-3, срабатывание мины после подпрыгивания происходит не вследствие окончания горения порохового замедлителя, а под воздействием натяжного тросика, один конец которого закреплен на днище мины, а второй за внутренний взрыватель. Если мина вмерзла в грунт и не взлетела на нужную высоту, то взрыва не происходит совсем.
