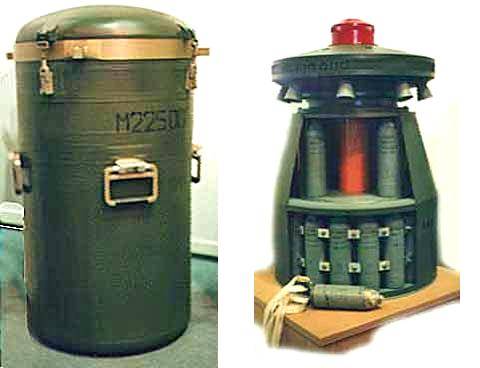

Кассетный противопехотный / противотранспортный боеприпас М-225 (2000г.)



Годы (разработка-испытания / на вооружении) н.д./2000
Материал корпуса сталь
Размеры; длина/ диаметр х ширина х высота  (мм.) 600х1000
Масса мины (кг.)
100
ВВ: тип (масса (кг.) н.д.

Взрыватель (запал)

 н.д.
Радиус сплошного поражения осколками (м.) до 17 одним ПЭ, 85-95 боекомплектом
Неизвлекаимость/ необезвреживаемость/самоликвидация нет/нет/есть
Разработка  НИМИ
Выпуск (шт.) опытный



Примечания:
 а, из В 2001г. на выставке Russian Defense Expo-2001 в Нижнем Тагиле московский институт НИМИ показал боеприпас, который официально именовался «Инженерный боеприпас с кассетной боевой частью для поражения групп живой силы и легкобронированной техники М-225». М-225 снабжен комбинированным датчиком цели, включающим в себя сейсмический, магнитный и тепловой датчики. Если мина находится в режиме боевого дежурства, то при вторжении цели в зону обнаружения (радиус 150−250 м) датчики информируют пульт управления о характере объекта (человек, машина), количестве целей, скорости и направлении движения, расстоянии до зоны поражения. Пульт управления обрабатывает поступающие сигналы и выдает оператору рекомендации: целесообразен ли подрыв мин, какие именно мины из стоящих на боевом дежурстве целесообразно взорвать, сколько мин, находящихся в пассивном режиме, целесообразно перевести в режим боевого дежурства. Если цели находятся одновременно в зонах поражения нескольких мин, то выдаются рекомендации, какую именно из них следует взорвать. Этот боеприпас, по сути являясь противопехотной/противотранспортной миной, не подпадает под юрисдикцию ни Оттавской конвенции, ни Протокола II-й Женевской конвенции. В его названии нет слова «мина» (это «инженерный боеприпас»). В связи с тем, что на вооружение Российской Армии эта мина не состоит, то ее наименование дано по заводской номенклатуре. По своей сути это одновременно противопехотная и противотранспортная управляемая мина. В значительной мере это и противотанковая мина, так как поражение кумулятивной струей взрыва наносится в крышу машины, а бронепробиваемость составляет 30-мм. Применение мины целесообразно по групповым целям (наступающая при поддержке бронемашин пехота, артиллерийские подразделения на марше и при разворачивании на позициях, колонны пехоты и машин на марше, в местах привалов). Мина устанавливается вручную с применением средств механизации под землю на глубину до 60 см. от крышки мины. Управление минами осуществляется оператором с проводного пульта управления ПУ-404П или радиопульта ПУ-404Р. Один пульт может управлять работой до 100 мин. Дальность управления радиопульта до 10 км, проводного до 4 км. Мина снабжена комбинированным датчиком цели, включающим в себя сейсмический датчик с селекцией целей на машины и человека (при одновременном вторжении в зону обнаружения людей и машин, ошибки в селекции могут доходить до 15-18%), магнитный датчик с селекцией целей по массе металла, тепловой датчик с селекцией цели по количеству выделяемого тепла. Если мина находится в режиме боевого дежурства (всего два режима - режим пассивного ожидания, режим боевого дежурства), то при вторжении цели (целей) в зону обнаружения (радиус зоны - 150-250 метров) датчики цели информируют пульт управления о характере цели (человек, машина), количестве целей, скорости и направлении движения, расстоянии до зоны поражения. Пульт управления обрабатывает поступающие сигналы и выдает оператору рекомендации о целесообразности подрыва мин, какие именно мины из стоящих на боевом дежурстве целесообразно взорвать, сколько и какие именно мины, находящиеся в пассивном режиме, целесообразно перевести в режим боевого дежурства. Если цели находятся одновременно в зонах поражения нескольких мин, то выдаются рекомендации, какую именно из мин оптимально взорвать. При выдаче команды с пульта управления на взрыв, сначала срабатывает пиропатрон, сбрасывающий крышку мины и маскировочный слой грунта. Затем запускается ракетный двигатель кассетной боевой части, которая взлетает на высоту 45-60 метров. По достижении этой высоты кассета разбрасывает в радиусе 85-95 метров поражающие элементы, которых в кассете 40 штук. Поражающие элементы имеют вид металлических цилиндров. Длина элемента 16см, диаметр 6.5 см. В хвостовой части имеются четыре тканевые стабилизирующие ленты, обеспечивающие падение поражающего элемента головной частью вниз. При касании взрывателя поверхности земли или машины происходит взрыв. Поражение людям наносится осколками поражающего элемента (радиус поражения 17 метров). Поражение машинам наносится кумулятивной струей, т.к. передняя часть боевого заряда имеет кумулятивную воронку с пробивной способностью до 30 мм. брони. Завод может на заказ изменять характер поражающих элементов. За счет утоньшения корпуса и увеличения глубины воронки можно довести бронепробиваемость до 60-80 мм., а если кумулятивную воронку убрать и поражающий элемент заполнить большим количеством взрывчатки с размещением по стенкам стальных шариков, то радиус поражения людей можно довести до 20-30 метров. Мина переводится в режимы боевого дежурства или пассивного ожидания с пульта управления. С него же выдается команда на самоликвидацию немедленно или по истечении устанавливаемого срока боевой работы. При попытке снятия мины, при нарушении целостности проводной линии управления или помех радиолинии пульт информирует оператора о невозможности управления миной. При этом, в зависимости от предварительных установок, мина может перейти в безопасный режим или самоликвидироваться. Отсутствие связи с пультом управления в течение заранее заданного промежутка времени приводит к самоликвидации мины.
