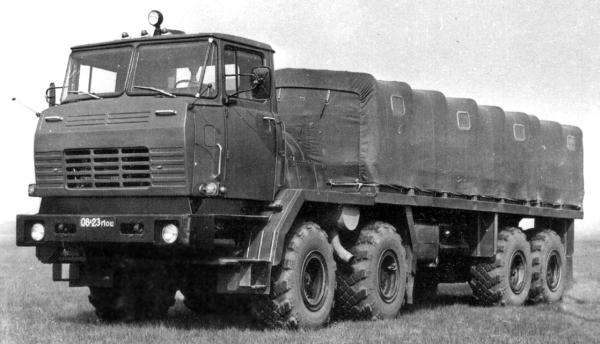

Опытный грузовик-тягач КрАЗ ЧР-3130 (1982 год )

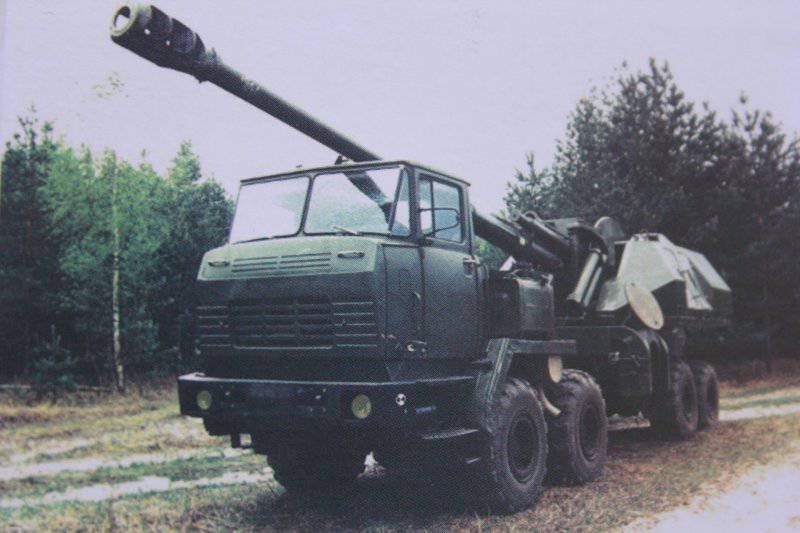

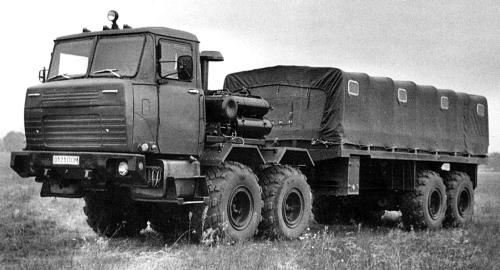

Бескапотный 16-тонный автомобиль КрАЗ ЧР-3120 152 мм САУ 2С21 "Мста-К" на шасси КрАЗ-6130,
с шарнирно-сочлененной рамой. (1982 год ) (1983 год )
|
Примечания:
|
. В 1982 году в рамках разработки перспективного семейства военных автомобилей «Открытие» классической компоновки в СКБ-2 Кременчугского автозавода создали экспериментальные образцы двух специальных 16-тонных бескапотных шасси – одиночное и с шарнирно-сочлененной рамой, унифицированные с автомобилями КрАЗ-260 и способные нести тяжелые армейские надстройки и артиллерийские системы. Они имели несвойственное заводу обозначение ЧР, означавшее «чертеж разовый», и представляли параллельное альтернативное семейство, предназначенное для проверки принципиально новых компоновочных схем и агрегатов, сравнительной оценки эксплуатационных качеств и новых конструкторских решений. ЧР-3130 – бескапотный грузовик с двумя передними управляемыми мостами, неразрезной рамой и неоткидной кабиной высокого расположения. В ее основе лежала кабина грузовика КрАЗ-260 без моторного отсека и оперения, в переднюю часть которой был переставлен радиатор охлаждения. За ней устанавливался опытный многотопливный турбодизель ЯМЗ-8421 V8 (360 л.с.) с промежуточным охлаждением воздуха, частично заходивший в кабину. На автомобиле смонтировали новую 10-ступенчатую коробку передач ЯМЗ-202, основные агрегаты от КрАЗ-260 и 6,5-метровую бортовую платформу с тентом. Оригинальными деталями являлись новая удлиненная лонжеронная рама из швеллеров с усилителями и второй управляемый и ведущий мост проходного типа. В 1984 – 1985 годах в горьковском ЦНИИ «Буревестник» на переоборудованном и усиленном шасси ЧР-3130 с опорными домкратами и бронированной башней круговогго вращения, получившим индекс КрАЗ-6130, была разработана и построена опытная самоходная 152-мм гаубица 2С21 «Мста-К», оставшаяся в единственном экземпляре.
ЧР-3120 – один из самых оригинальных и революционных советских армейских грузовиков с шарнирно-сочлененной рамой и высокорасположенной кабиной. Был максимально унифицирован с машиной ЧР-3130, от которой отличался усиленной двухсекционной разрезной рамой с мощным вертикальным шарниром, вокруг которого при помощи гидроцилиндров осуществлялся поворот автомобиля путем отклонения обеих секций относительно друг друга на угол до 40º в каждую сторону. Эта система с обычными рулевым механизмом и рулевым колесом от автомобиля КрАЗ-255Б и золотниковым распределителем давления была разработана и изготовлена в НАМИ в 1970-е годы для своего опытного трубовоза НАМИ-0127, а затем ее передали на КрАЗ. На передней двухосной моторной секции находились кабина и 360-сильный двигатель, с правой стороны которого располагались радиатор охлаждения и вентилятор с приводом от гидромотора. Под кабиной в особом тоннеле размещалась коробка передач с «раздаткой» для привода обоих передних мостов и гидронасоса. На задние колеса крутящий момент карданными валами передавался через редуктор, установленный в центральном шарнирном блоке. Обе пары колес были унифицированы с ведущими тележками грузовика КрАЗ-260 и снабжались рессорно-балансирной подвеской. В случае выхода из строя тягового двигателя в комплектацию входил запасной ручной гидронасос. На задней двухосной секции находилась грузовая платформа с монтажной длиной 6,5 м для перевозки грузов и установки надстроек массой до 16 т. . В 1983 году появился второй 18-тонный длиннобазный вариант ЧР-3120.02 с удлиненной безбортовой грузовой секцией с монтажной длиной 10 м, что привело к увеличению длины машины на 2,1 м. Вполне естественно, что столь необычная, массивная, тяжелая и дорогая конструкция, требовавшая огромных затрат на организацию спецпроизводства и технического обслуживания, отпугнула военных.
|
| Источники: |
Евгений Кочнев. Секретные автомобили Советской Армии . - М: Яуза: Эксмо, 2011.
|
